在以前要控制一整排的 rgb 三色led總是需要接很多線及花很多的mcu 腳位才能完成，隨著科技的進步，現在只需要三支腳位就可以了(vcc signal gnd)

這兩天把買來很久的rgb ring ws212b -16 拿出來玩玩看

根據拍賣上的資料

• 智能反接保護，電源反接不會損壞IC。
• IC控制電路與LED點光源公用一個電源。
• 控制電路與RGB晶片集成在一個5050封裝的元器件中，構成一個完整的外控圖元點。
• 內置信號整形電路，任何一個圖元點收到信號後經過波形整形再輸出，保證線路波形畸變不會累加。
• 內置上電重定和掉電重定電路。
• 每個圖元點的三基色顏色可實現256級亮度顯示，完成16777216種顏色的全真色彩顯示，掃描頻率不低於400Hz/s。
• 串列級聯介面，能通過一根信號線完成資料的接收與解碼。
• 任意兩點傳傳輸距離在不超過5米時無需增加任何電路。
• 當刷新速率30幀/秒時，級聯數不小於1024點。
• 資料發送速度可達800Kbps。
• 光的顏色高度一致，性價比高。

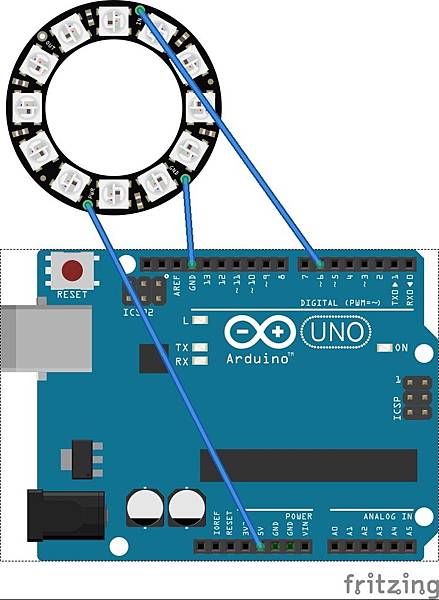

接線部分如下：

因為rgb ring 我在fritz上沒找到16bit的，就先用其他型號的示意一下

範例碼的部分：

原先參考網路上的範例使用FastLed來跑，但卻發現fastLED跑出來的顏色與我預期的結果不同，因此改用NeoPixel

接下來就是先把範例灌進去看看了

這邊使用的是函式庫中的範例strandtest  所以我這邊就不放上程式碼了

不過有部分我有修改了一下

// How many NeoPixels are attached to the Arduino?
#define LED_COUNT 16

因為我這個是16顆的led 所以把數量修改為16

另外 這邊要注意的地方是，因為5050 led 耗電量高，因此如果如上圖直接供電給led的話會容易出現電流不足

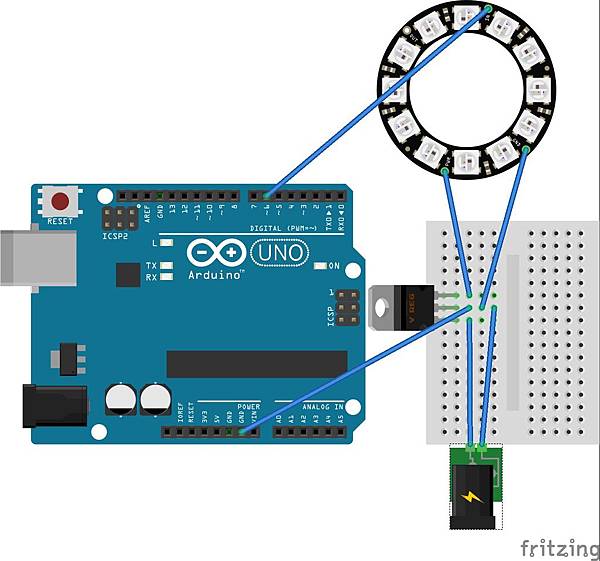

所以我把電路修改了一下，多加了一顆7805來供電

最後的成果
